您的位置: 網站首頁 » 產品介紹 » 粘結指數測定儀系列 » 正文

相關名稱; 粘結指數測定儀 G值測定儀 粘結測定儀

NJ-2型粘結指數測定儀是測定煉焦用煤的羅加指數及粘結指數的儀器。它由一臺電動機通過蝸輪蝸桿減速器帶動兩個轉鼓以每分鐘50轉的速度轉動250圈，使煤樣焦塊在轉鼓內進行強度試驗。從而以煤塊耐磨度，即對破壞抗力的大小表示試樣的粘結能力。

粘結測定儀共有五部分組成，即電動機、減速器、轉鼓、計數器、殼體等。儀器內裝有電子計數器及控制裝置,機器出廠設置轉數為250轉,實現自動停轉，也可以根據特殊要求增加或減少圈數。

粘結測定儀適合于煤炭、冶金、焦化部門及科研單位的試驗室使用。

技術參數：

1.符合國標GB/T5447-2014《煙煤黏結指數測定方法 》和GB/T5449-2015《煙煤羅加指數測定方法》；

2.顯示方式 ：雙LED數碼顯示,左邊顯示計數窗口,右邊顯示時鐘窗口,手動復位或設置圈數 ；

3.轉鼓轉數： 250 轉；轉數控制范圍：1-9999轉可預置；

4.轉鼓轉速：50±0.5r/min ；

5.電機功率：120W ；

6.總重量：35kg，主機：20Kg；

7.電源：AC 220V±10% 50Hz ；

8.外型尺寸：主機：480mm×370mm×280mm（長×寬×高）

產品包裝：二個紙箱，轉鼓包裝尺寸：長490mm，寬460mm，高330mm，重22公斤；靜壓器包裝尺寸：長290mm，寬240mm，高400mm，重12公斤

結構簡介：

粘結測定儀的結構:（見附圖一）

測定儀內裝有智能數顯計數器，并可在1-999轉內任意預置轉數，實現自控停止轉動。

主要組成部分：電機、減速器、兩個轉鼓、計數器、殼體。

其中轉鼓內徑200mm、深70mm，壁上鉚有相距180^o，寬30mm，厚6mm 的擋板兩塊。

附圖1：粘結指數測定儀結構簡圖

1、上蓋 2、減速器 3、電機 4、機殼 5、螺釘 6、轉鼓 7、計數器 8、電源開關 9、干簧管　

粘結指數測定儀使用方法：

1、啟動運行：按“啟動”鍵轉鼓轉動，同時顯示運行的圈數和運行的時間，到設定的計數值時（出廠設置250轉），停止轉動，聲音提示。如在轉鼓工作時需要終止實驗?？砂聪峦Ｖ归_(kāi)關，這時電機停止轉動。如運轉中需要重新計數時，可按復位開關，這時計數器重新計數。

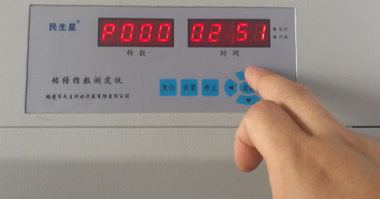

2、設置轉數：按“設置”鍵，在時間窗口顯示P000，在計數窗口顯示0250，按?鍵選擇修改的位，相應的位閃爍，按▲或▼鍵，增加或減少數值，設置完后按?鍵保存，按停止鍵退出設置，最多可以設置9999轉。轉速保存后,下次開機自動默認上次保存的設置。

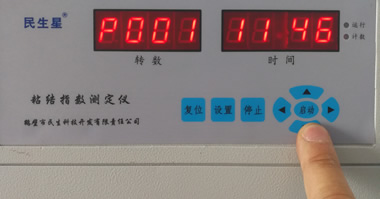

3、設置時鐘：按“設置”鍵，在計數窗口顯示P000，在時鐘窗口顯示計數值，按?鍵在計數窗口顯示P001，在時鐘窗口顯示時間，再按?鍵，選擇要調整的位，使其閃爍，按▲或▼鍵調整數值，調整完成后，按?鍵保存，按停止鍵退出設置狀態。

設置轉數		設置時鐘

如果出現亂碼，可先關機，按住面板上“停止”鍵，然后開機，兩秒后松開按鍵，即可恢復出廠狀態。

粘結指數實驗操作說明：

方法要點：

將1g的試驗煤樣和5g專用無煙煤，在規定的條件下混合，快速加熱成焦，所得焦塊在一定規格的轉鼓內進行強度檢驗，以焦塊的耐磨強度，即對破壞抗力的大小表示試驗煤樣的粘結能力（或者羅加指數）。

煤樣制備

粘結指數試驗煤樣，應達到空氣干燥狀態、粒度小于0.2mm 的分析煤樣，其中0.1～0.2mm 的煤粒占全部煤樣的20%～35%。煤樣粉碎后并在試驗前，應混合均勻。
粘結指數試驗煤樣應裝在密封的容器中，制樣后到試驗的時間不應超過一星期。如超過一星期，應在報告中注明制樣和試驗時間。

實驗步驟：

先稱取5g無煙煤，再稱取1g試驗煤樣放入坩堝，重量應稱準到0.001g。 用攪拌絲將坩堝內的混合物攪拌2分鐘。
攪拌方法是：坩堝傾斜45度，坩堝逆時針?lè)较蜣D(zhuǎn)動，每分鐘約15轉，攪拌絲順時針?lè)较蜣D(zhuǎn)動，每分鐘約150轉，攪拌時，攪拌絲的圓環接觸坩堝壁與底相連接的圓弧部分。經1分鐘45秒后，一邊繼續攪拌，一邊將坩堝與攪拌絲逐漸轉到垂直位置，2分鐘時，攪拌結束。也可使用NJJB系列粘結指數自動攪拌儀進行攪拌。

攪拌后，將坩堝壁上混合物輕輕掃下，用攪拌絲輕輕將混合物撥平，沿坩堝壁的層面略低1～2mm。

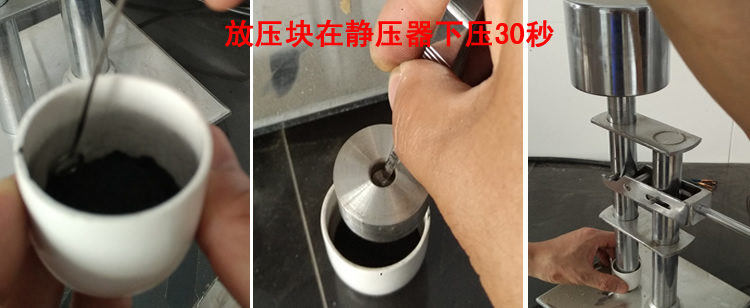

用鑷子夾壓塊于坩堝中央，然后將其置于手動靜壓器下壓30秒，結束后，壓塊仍留在坩堝混合物上，蓋上坩堝蓋。注意：坩堝應輕拿輕放，避免受到撞擊與振動。

將帶蓋的坩堝放入預先升溫到850℃的馬弗爐的恒溫區。放入坩堝后的6分鐘內，爐溫應恢復到850℃，以后爐溫保持在850±10℃。從放入坩堝開始計時，焦化15分鐘之后，將坩堝從馬弗爐中取出，放置冷卻到室溫。

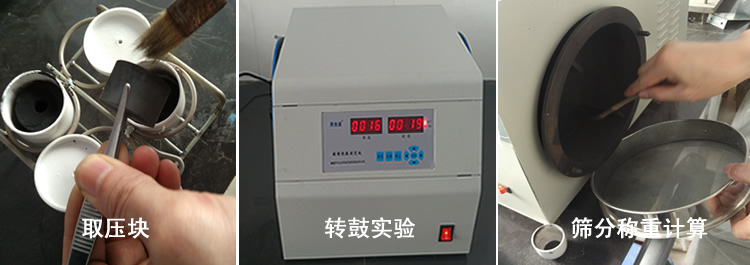

從坩堝中取出壓塊。當壓塊上附有焦屑時，應刷入坩堝內。用天平稱量焦渣總重記錄，然后將其放入轉鼓內，進行第一次轉鼓試驗，轉鼓試驗后的焦塊用1mm圓孔標準篩進行篩分，再稱量篩上部分重量記錄，然后將其放入轉鼓進行第二次轉鼓試驗，重復篩分、稱重記錄操作。每次轉鼓試驗5分鐘即250轉。重量都稱準到0.01g。羅加指數實驗需要進行第三次轉鼓試驗。

計算結果：

粘結指數(G)按下面公式計算：

當測得的G<18 時，需重做試驗。此時，試驗煤樣和無煙煤的比例改為3∶3。即3g 試驗煤樣與3g 專用無煙煤。其余試驗步驟均相同，結果按下面公式計算：

式中m-焦化處理后焦渣總重，g；
m1-第一次轉鼓試驗后，篩上部分的重量，g;
m2-第二次轉鼓試驗后，篩上部分的重量，g。

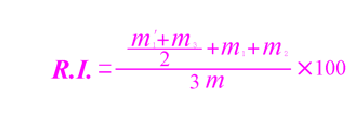

羅加指數（R.I.）按下列公式計算：

根據羅加指數和粘結指數公式計算,結果取小數后一位，也可用化驗數據計算器在線計算。

測定的允許差（精密度）

每一試驗煤樣應分別進行二次重復試驗。同一化驗室兩次平行測定值之差不得超過3，不同化驗室間報告值之差不得超過4。當G小于18 時，同一化驗室兩次平行測定值之差不得超過1，不同化驗室的報告值之差不得超過2。以平行試驗結果的算術平均值作為最終結果。報告結果取整數。
